O roli barytu w masach uszczelniających

Baryt to napełniacz o gęstości 4,5 g/cm³ – niemal dwukrotnie wyższej niż surowce stosowane w tej roli standardowo. Wprowadza się go do receptury mas butylowych właśnie po to, by zwiększyć ciężar gotowego wyrobu. W artykule wyjaśniamy, czym jest baryt, pokazujemy na wynikach badań laboratoryjnych, jak wpływa na właściwości masy butylowej i podpowiadamy, gdzie taki materiał się sprawdza.

Kauczuk butylowy: baza, której nikt jeszcze nie zastąpił

Masy butylowe powstają przede wszystkim z kauczuku butylowego – i to on tak naprawdę decyduje o ich zastosowaniach. Gazy przenikają przez niego kilkadziesiąt razy słabiej niż przez kauczuk naturalny, dlatego od dekad służy jako uszczelnienie w szybach zespolonych, odpowiadając za utrzymanie gazu izolacyjnego między taflami szkła. W masach uszczelniających nie poddaje się go wulkanizacji, dzięki czemu pozostaje miękki i ciągliwy przez lata, a masa z niego wykonana odkształca się razem z konstrukcją, zamiast pękać przy jej ruchach termicznych. Do tego kauczuk butylowy jest odporny na wodę, mróz i ozon, co potwierdzają dziesięciolecia pracy w zastosowaniach zewnętrznych. Żadnemu innemu kauczukowi nie udało się dotąd połączyć wszystkich tych cech naraz, dlatego to właśnie kauczuk butylowy wciąż trafia do mas uszczelniających używanych w budownictwie, motoryzacji i przemyśle.

Sam kauczuk butylowy odpowiada za szczelność i elastyczność masy, ale żeby powstał produkt o szerokim spektrum przydatnych właściwości, trzeba połączyć go z innymi surowcami. To one razem wpływają na twardość, kleistość, gęstość czy zdolność do utrzymania kształtu. Dlatego recepturę mas butylowych dobiera się osobno pod każde zastosowanie, tak by gotowy materiał spełniał konkretne wymagania. Żaden surowiec nie działa jednak punktowo — zmiana jednej właściwości oznacza więc wybór dodatku, który wpłynie na nią najmocniej, a pozostałe parametry zmieni jak najmniej.

Ciężar masy: skąd się bierze i jak nim sterować?

Napełniacz zajmuje większość objętości mieszanki, więc to on ma decydujący wpływ na gęstość gotowej masy. Kauczuk butylowy stanowi mniejszą część objętości i ma stosunkowo niską gęstość, więc o ciężarze gotowego paska uszczelnienia decyduje przede wszystkim dobór napełniacza. Przy gęstości 4,5 g/cm³ baryt dociąża masę mocniej niż którykolwiek z surowców stosowanych w tej roli rutynowo — dlatego to właśnie po niego sięga się, gdy celem jest uzyskanie wyrobu o dużym ciężarze.

Czym jest baryt?

Baryt to minerał o wzorze chemicznym BaSO₄ (siarczan baru) – jego nazwa pochodzi od greckiego słowa barys, czyli “ciężki”. Litr sproszkowanego barytu waży 4,5 kg, czyli tyle, ile cztery i pół litra wody. W naturze minerał tworzy płaskie, tabliczkowe kryształy o szklistym połysku – bezbarwne, białe, żółte, brązowe lub szare. Do masy uszczelniającej trafia zawsze jako drobno zmielony proszek.

W skali Mohsa osiąga twardość około 3–3,5, podczas gdy hartowana stal, z której wykonywane są ślimaki i dysze mieszalników czy wytłaczarek może osiągać twardość około 6. Dla porównania kwarc, będący głównym składnikiem piasku, ma twardość 7. Ta różnica ma znaczenie nie tylko w laboratorium, ale również podczas przetwarzania masy. Twarde, ścierne ziarna mogą działać na powierzchnie robocze oprzyrządowania niczym papier ścierny, przyspieszając zużycie ślimaków, dysz i innych elementów mających kontakt z mieszanką. Baryt, dzięki swojej niższej twardości i niewielkiej ścieralności, jest pod tym względem znacznie łagodniejszym napełniaczem. Pozwala więc zwiększać udział fazy mineralnej w masie bez tak intensywnego obciążania oprzyrządowania, jak ma to miejsce w przypadku twardszych napełniaczy.

Istotna jest również jego stabilność chemiczna. Baryt jest praktycznie nierozpuszczalny w wodzie i wykazuje wysoką odporność chemiczną, dzięki czemu dobrze sprawdza się w zastosowaniach, w których masa uszczelniająca może mieć kontakt z wilgocią, wodą czy typowymi środkami czyszczącymi.

Pochodzenie barytu

Baryt może powstawać w różnych warunkach geologicznych. Jego złoża związane są m.in. z procesami hydrotermalnymi, podczas których z gorących, bogatych w składniki mineralne roztworów wytrącają się kryształy siarczanu baru. Baryt może również powstawać w środowisku morskim, gdzie jego mineralizacja wiąże się z procesami zachodzącymi w obrębie osadów, w tym z rozkładem materii organicznej i aktywnością mikroorganizmów. Innym mechanizmem jest koncentracja barytu w wyniku procesów wietrzenia i wymywania bardziej rozpuszczalnych składników skał.

Różne warunki powstawania przekładają się na właściwości surowca. Baryt pochodzący z różnych złóż może różnić się przede wszystkim czystością, barwą, wielkością i kształtem ziaren. Nie wszystkie te różnice mają jednak znaczenie dla mas uszczelniających. W tym zastosowaniu rolę odgrywają przede wszystkim czystość surowca i jego barwa — pierwsza decyduje o zawartości domieszek, które mogą wpływać na właściwości gotowej kompozycji, druga o odcieniu samej masy. Pozostałe cechy złoża pozostają z punktu widzenia receptury drugorzędne.

Gdzie wykorzystuje się baryt

Choć masy uszczelniające stanowią tylko niewielką część zastosowań barytu, jego właściwości sprawiają, że minerał ten znajduje zastosowanie w wielu różnych gałęziach przemysłu.

Największym odbiorcą barytu jest przemysł naftowy i gazowy. W wiertnictwie wykorzystuje się go jako składnik płuczek wiertniczych, gdzie jego wysoka gęstość pozwala zwiększyć ciężar płuczki. Dzięki temu słup cieczy w odwiercie może skuteczniej przeciwdziałać ciśnieniu formacji i ograniczać ryzyko niekontrolowanego przypływu płynów ze złoża.

Baryt jest również surowcem dla przemysłu chemicznego, gdzie wykorzystuje się go do produkcji różnych związków baru, m.in. węglanu baru. Znajduje zastosowanie także jako napełniacz w przemyśle gumowym, papierniczym i farbiarskim, gdzie może wpływać m.in. na krycie, gęstość oraz odporność chemiczną gotowych materiałów.

Ze względu na wysoką gęstość i dobre właściwości pochłaniania promieniowania baryt znajduje zastosowanie również w ochronie radiologicznej. Jest wykorzystywany m.in. w materiałach stosowanych do wykonywania osłon w pomieszczeniach, w których prowadzi się badania z wykorzystaniem promieniowania rentgenowskiego. Związki baru znajdują natomiast zastosowanie w diagnostyce obrazowej.

Te same cechy — przede wszystkim wysoka gęstość, stabilność chemiczna i stosunkowo niska twardość — sprawiają, że baryt jest interesującym napełniaczem również dla mas uszczelniających, w tym mas na bazie kauczuku butylowego.

Baryt w masie butylowej — wyniki badań laboratoryjnych

W naszym laboratorium R&D przygotowaliśmy serię mieszanek butylowych stopniowo zwiększając udział barytu — od niewielkich dodatków aż do całkowitego zastąpienia standardowego napełniacza. Aby ocenić wpływ barytu na właściwości materiału, każdą z mieszanek porównaliśmy z odpowiednią próbką referencyjną o identycznym składzie bazowym, zawierającą typowy napełniacz. Następnie sprawdziliśmy kluczowe właściwości użytkowe otrzymanych mas: gęstość, penetrację stożkiem oraz siłę odrywania pod kątem 180°. Pozwoliło to ocenić nie tylko, jak zmienia się ciężar mieszanki wraz ze wzrostem zawartości barytu, ale również czy zmiana napełniacza przekłada się na jej konsystencję i przyczepność.

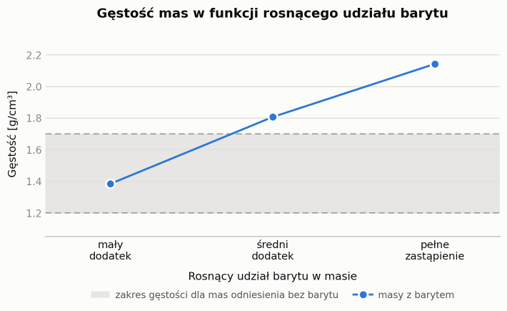

Zestawienie wyników przedstawiono na Wykresach 1 i 2.

W całej badanej serii gęstość próbek zwiększała się wraz ze wzrostem zawartości barytu, zgodnie z oczekiwaniem wynikającym z jego wysokiej gęstości właściwej.

Zastosowanie barytu w badanych masach pozwala na zwiększenie gęstości do 2,13 g/cm³, co okazuje się trudne do uzyskania stosując typowe napełniacze.

Co istotne, nawet przy całkowitym zastąpieniu standardowego napełniacza barytem zmiany właściwości użytkowych były niewielkie. Masa zachowywała porównywalną konsystencję, co potwierdzają zbliżone wartości penetracji. Parametr ten jest bezpośrednio związany z kleistością mieszanki, dlatego można stwierdzić, że również ta właściwość pozostała na zbliżonym poziomie.Zdolność do przylegania do podłoża mieści się natomiast w typowym zakresie dla butylowych mas uszczelniających, tj. powyżej 25-30 N/25 mm podobnie jak w przypadku mieszanek referencyjnych.

Najbardziej zauważalna różnica dotyczyła natomiast masy gotowego uszczelnienia. Przy tych samych wymiarach pasek wykonany z mieszanki w pełni napełnionej barytem ważył około 40% więcej niż odpowiadający mu element z mieszanki odniesienia. Oznacza to, że baryt pozwala znacząco zwiększyć gęstość materiału bez proporcjonalnego pogorszenia jego podstawowych właściwości użytkowych.

Tak znaczący wzrost masy otwiera drogę do zastosowań, w których dotychczas wykorzystywano ciężkie taśmy, m.in. taśmy ołowiane. Aluminiowy kołnierz dachowy czy taśma kalenicowa wyposażone w warstwę masy zawierającej baryt zyskują dodatkowe obciążenie, dzięki czemu lepiej dopasowują się do profilowanego pokrycia pod wpływem własnego ciężaru i łatwiej utrzymują nadany kształt.

Co ważne, efekt ten można uzyskać bez stosowania ołowiu i bez zwiększania grubości samej warstwy uszczelniającej. Baryt pozwala więc wykorzystać jego wysoką gęstość nie tylko jako parametr materiału, ale jako konkretną cechę funkcjonalną gotowego wyrobu.

Gdy większa masa staje się zaletą

Jedną z istotnych zalet zwiększenia masy powierzchniowej jest możliwość wykorzystania barytu w zastosowaniach związanych z tłumieniem drgań i redukcją hałasu. Cienka blacha pod wpływem drgań może zachowywać się jak membrana — im mniejsza jest jej masa przypadająca na jednostkę powierzchni, tym łatwiej wprawić ją w ruch.

Nałożenie warstwy masy zawierającej baryt na obudowę urządzenia, kanał wentylacyjny, panel nadwozia czy element pokrycia dachowego zwiększa masę  konstrukcji, ograniczając jej podatność na drgania. W efekcie można zmniejszyć zarówno drgania własne elementu, jak i przenoszenie generowanego przez nie hałasu. Dotyczy to również tzw. dźwięków uderzeniowych, takich jak odgłos deszczu uderzającego o blachę dachową.

W takich zastosowaniach kluczowym parametrem jest masa przypadająca na jednostkę powierzchni. Wysoka gęstość barytu pozwala uzyskać pożądaną masę powierzchniową przy zastosowaniu relatywnie cienkiej warstwy materiału, co może być istotną przewagą w konstrukcjach, w których ograniczona jest dostępna przestrzeń.

Ten sam mechanizm znajduje zastosowanie w masach dociążających i barierach akustycznych. W przypadku ścian, drzwi czy obudowy maszyn wymagania dotyczące masy powierzchniowej przegrody mogą być określone bezpośrednio w specyfikacji. Im większa gęstość materiału, tym mniejszą grubość warstwy można zastosować, aby osiągnąć założoną masę powierzchniową. W analizowanym przypadku zastosowanie barytu pozwala uzyskać tę samą masę przy warstwie o ponad 40% cieńszej niż w przypadku standardowego napełniacza.

Kolejnym obszarem zastosowania są osłony radiologiczne. Skuteczność materiału w pochłanianiu promieniowania rentgenowskiego zależy m.in. od jego składu oraz grubości, a obecność pierwiastków o wysokiej liczbie atomowej może zwiększać zdolność do jego osłabiania. Bar, o liczbie atomowej 56, jest pod tym względem szczególnie interesujący. Masa butylowa z dodatkiem barytu może być wykorzystana do uszczelniania styków, połączeń i przejść instalacyjnych w konstrukcjach wymagających ochrony radiologicznej, ograniczając ryzyko powstawania lokalnych przerw w ciągłości osłony.

Wszystkie te zastosowania łączy jedna cecha: masa przestaje być jedynie parametrem materiału, a staje się jego funkcją. Baryt pozwala przesunąć właściwości masy butylowej w kierunku wysokiej gęstości i dużej masy powierzchniowej — dokładnie tam, gdzie dodatkowy ciężar może przynieść konkretną korzyść użytkową.

W Almarze wierzymy, że innowacja zaczyna się tam, gdzie kończą się oczywiste zastosowania surowca. Dlatego w naszym laboratorium R&D nie tylko testujemy materiały — szukamy sposobów, by ich właściwości wykorzystać w praktyce i projektować rozwiązania odpowiadające na konkretne potrzeby przemysłu. Bo czasem właśnie „cięższy” może oznaczać „lepszy”.
